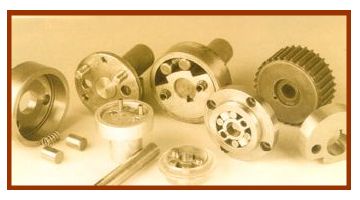

EMBRAGUES BIDIRECCIONALES TIPO IR

Estos elementos permiten fundamentalmente dos aplicaciones:

- Accionar un eje motorizado o manualmente en las dos direcciones de giro, quedándose bloqueado el eje cuando se deja de actuar sobre él, impidiendo cualquier movimiento del lado de salida.
- El poder accionar un eje mediante un motor manteniendo la posibilidad de tener otra salida para un accionamiento manual.

En el catálogo figuran 10 tamaños aunque hemos diseñado con elementos de forma, embragues con un par de retención de 25.000 Nm.

BLOQUEO DE CILINDROS HIDRAULICO

El elemento esta diseñado para colocarse en los cilindros hidráulicos de forma que bloquee el vástago cuando hay una perdida de presión en el circuito para prevenir la seguridad de la instalación y del personal y para realizar paradas precisas de posicionamiento en los accionamientos hidáulicos.

El catálogo muestra acionamientos para vástagos de diámetro de 12 a 110 mm. y retenciones de esfuerzos desde 5 a 250 KN.

d mm.	12	14	16	20	25	28	32	36	40	45	50	56	63	70	80	90	100	110
Fa KN	5	7	7	10	13	18	20	30	33	45	52	60	80	100	135	150	200	250
A mm.	50	63	63	63	80	80	100	125	125	125	140	140	160	180	220	270	270	270
BxN mm.	60 4M5	80 4M6	80 4M6	80 4M6	95 6M6	95 6M6	120 8M8	145 8M8	145 8M8	145 8M8	160 8M16	160 8M10	185 8M12	205 12M12	250 12M14	305 12M18	305 12M18	305 12M18
C mm.	72	95	95	95	110	110	140	165	165	165	180	180	210	230	280	340	340	340
E mm.	75	85	85	100	110	110	130	150	150	150	170	170	185	185	230	270	270	270
G mm.	G1/8M	G1/8M	G1/8M	G1/8M	G1/8M	G1/8M	G1/4M	G1/4M	G1/4M	G3/8M	G3/8M	G3/8M	G3/8M	G3/8M	G3/8M	G3/8M	G3/8M	G3/8M
H mm.	2	2	2	2	2	2	2	3	3	3	3	3	3	3	3	5	5	5
J mm.	5	5	5	5	5	5	5	8	8	8	8	8	8	8	8	8	8	8
S mm.	9	11	11	11	15	15	16	16	16	16	20	20	22	22	25	38	38	38
T mm.	1	1	1	1,75	2	2,7	2	2	3,5	3	2	2	2	4	4	5	5	5
