KORSAN' S'L - Técnicas de Mantenimiento

Columna de Idiomas

Aulas de Idiomas

Didac Vox

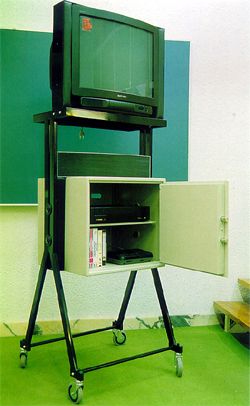

Columna portátil mod. 63/71 standard para TV de hasta 72,5 de ancho, cofre blindado en chapa de acero de 2 m/m, puerta acorazada de 6 m/m con cierre de seguridad. Dos pernos de 20 m/m. Una balda interior. Dos soportes en forma de Y, construido en tubo de 40 x 20 x 2 con cuatro ruedas de 100 m/m.

Medidas totales en m/m sin TV:

Ancho 680 - Alto 1.380 - Fondo 630.

Medidas del cofre: Ancho 530 - Alto 500 - Fondo 500.

Acabado pintura EPOXI.

Electrificación con toma triple de 220 V. y 6 mts. de manguera.

Equipamiento Opcional: 1 TV Monitor Color 25" PAL SECAM NTSC NICAM ESTEREO BILINGÜE

1 Magnetoscopio VHS PAL SECAM FRANCES Equipado con EURO-GRABACION Y REPRODUCCION SIMPLIFICADO.

1 Equipamiento de Megafonía con DIDAC VOX SXB 260/2 Estéreo y columna de 8 ohm-

1 Magnetófono SONY TCM-939 adaptación CANON para aula de idiomas.

Columna portátil mod. 63/71

Equipo especial de megafonía, video y TV para aulas de idiomas:

Cada equipo de aula consta de:

Sonorización:

2 cajas acústicas marca WORK modelo Studio 3 y Soportes correspondientes

Cuerpo Superior:

1 conjunto de columna compacta para TV y audio construido en tubo de 60 x 40 x 2, angular de 50 x 50 y soportes metálicos dobles para cajas acústicas, acabado en exposi.

1 TV Monitor color 28" estéreo TXT, SAT PH, Bicolumna DUAL, A2 NICAM, PAL.

1 Faja soporte de seguridad para TV 25"/28", mecanización especial, sistema fijación en altura, proyección oblicua, orientable el altura y giro, acabado en exposi.

Cofre consola de 500 x 500 x 560 de fijación mural

Cuerpo Central:

1 Cofre consola de 500 x 500 x 560 de fijación mural con dos baldas interiores y electrificación con toma schuko cuádruple de 220V e interruptor.

1 Base pilar soporte de 80 x 80x 780 mm con doble brida de fijación para cofre consola.

1 Amplificador DIDACVOX SBX 460/2 de nueva generación Estéreo Dual Bilingüe (especial idiomas con salida de grabación para alumnos).

1 Reproductor de DVD/CD: reproductor de DVD, CD audio, CDR, CDRW y MP3.

1 Magnetoscopio estereo 4 cabezales, compatible Canal Plus, PAL, B-G, PLL sintonizador, H.Q. system, OPS, Show View.

1 Sistema Eurograbación y reproducción simplificado/estabilizador conmutador de video independiente.

1 Casete marca SONY mod. TCM-939 adaptación especial Canon para aulas de idiomas.

2 Cables de conexión euro/euro para interconexionado de TV monitor y magnetoscopio.

1 Kit de instalación, montaje y puesta a punto, desplazamientos y mano de obra.

Aula de Idiomas

Amplificador Dual Estéreo Bilingüe:

Cada equipo de aula consta de:

Amplificador Estéreo de ultima generación, montado con componentes de tecnología SMD en cofre metálico antivandalismo y dotado de etapa amplificadora de 2 x 50 W, musicales con entradas mezcladoras para MICRO1, MICRO 2, AUX, así como controles individualizados de GRAVES, AGUDOS y BALANCE.

Amplificador Dual Estéreo Bilingüe

CARACTERISTICAS ELECTRICAS.	N
ETAPA AMPLIFICADORA	N
Potencia	2 x 50 W MUSIC- 2 x 30 W RMS.
Consumo en STAND-BY	(Muy bajo) < 100 mA.
Impedancia de Carga con protección contra cortocircuitos en el altavoz	2 - 16 Ohm.
Protección Térmica y de sobre tensiones	Sobre 18 V +/- 10%.
Distorsión Típica	0,05%.
A MAX. Potencia - 1 kHz	0,5 %.
Separación Canales	> 90 Db.
Frecuencia	20 Hz. A 25.000 Hz.
PREVIO MIC	N
Impedancia de Entrada	47 K. Ohm.
Banda de Frecuencia	20 Hz a 22 KHz
Separación de Canales	100 Db
Distorsión a 1 KHz.	< 0,03 %
Distorsión a 10 KHz.	< 0,08 %
Slew Rate (Rapidez de Respuesta)	1,5 V/uS
Nivel de Entrada	1 mV.
ENTRADA AUXILIAR	N
Impedancia de Entrada.	47 K. Ohm.
Banda de Frecuencia	20 Hz a 22 KHz
Nivel de Entrada	300 mV.
Separación de Canales	> 90 Db
Distorsión	0,05 %
CONTROL DE GRAVES Y AGUDOS	N
Sistema Bauxandall Regulador de Graves Regulador de Agudos	+/- 20 Db. +/- 20 Db. +/- 20 Db.
Frecuencia de Cruce	Aprox. 2 KHz.
Rechazo Cruce	80 Db.
Distorsión	< 0,08%
ALIMENTACION	N
Entrada	220 V C.A.
Consumo	< 40 W
SalidasTensión Amplificador Previo Cassette Auxiliar	N 18 V. CC. 2A. 10 V. CC. 0,2 A. 6 V. CC. - 0,5 A. max.
Rizado	< 1 mV.
Filtrado	4000 uF.

Ver Referencias de Instalaciones Estatales realizadas con DIDAC VOX SX 260 - DIDAC VOX BX 460
